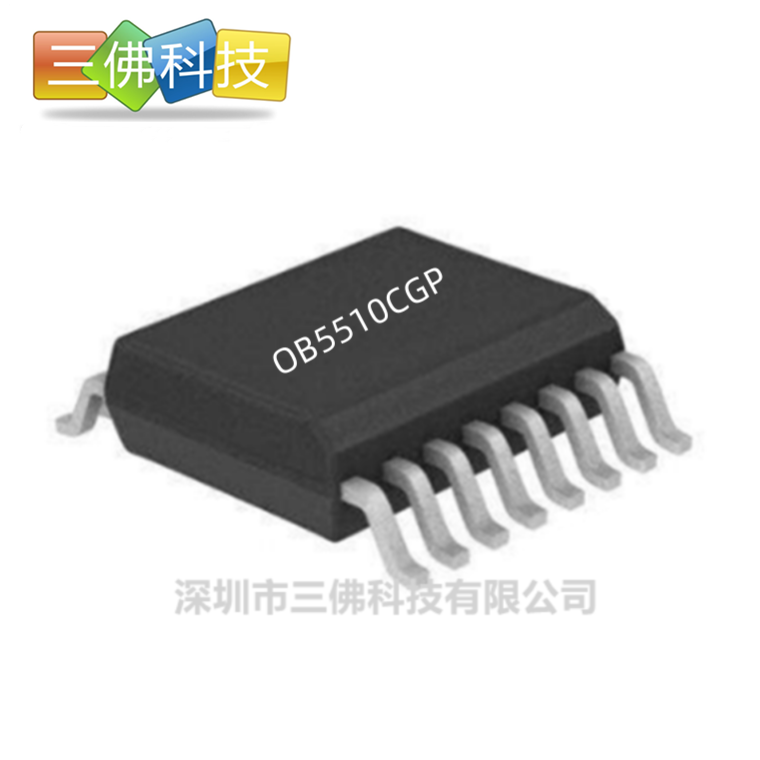

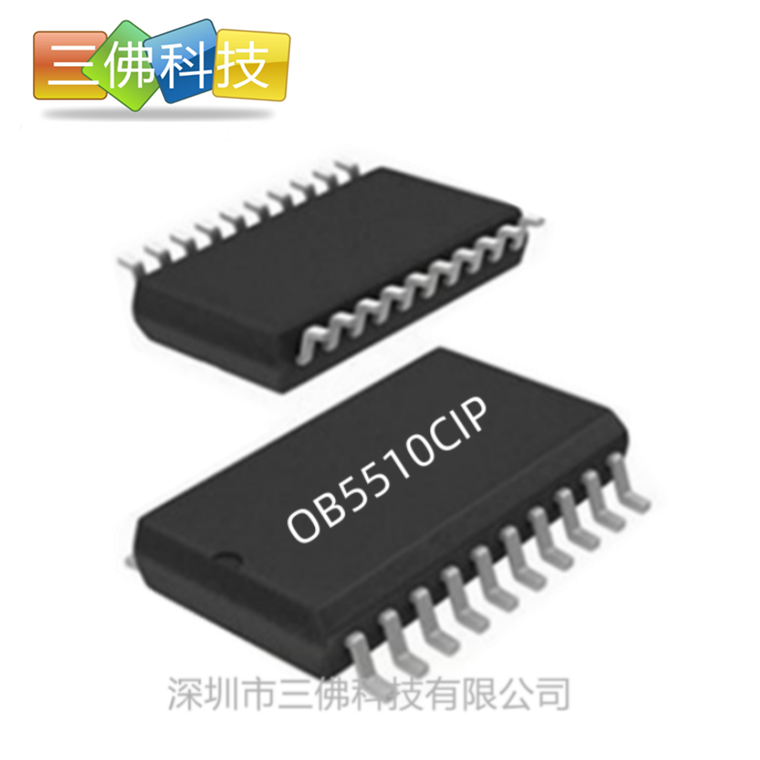

深圳市三佛科技有限公司供應OB5510CIP,OB5510CGP主控芯片，原裝現貨衛浴吊頂控制芯片OB5510CIP,OB5510CGP主控芯片OB5510是一集成高壓工藝與數?；旌霞夹g(shù)的主控芯片，具備快速的單周期8051內核，8KB 閃存，512B SRAM，能執行所有ASM51 兼容指令,與MCS-51相
同的指令設置。片內集成有DC Regulator，ADC，MOSFET等模擬模塊，可直接驅動5個繼電器或可控硅，芯片能操作在系統電源12V 以下。

OB5510CIP,OB5510CGP主控芯片特征
 指令設置兼容 MCS-51
8K 字節的片上閃存程序存儲器
512 字節的標準的8052 RAM
雙16-bit 數據指針 (DPTR0&DPTR1)
3個16-bit 的定時器/計數器（計時器0,1,2, 3）
多 11 個 GPIO
外部中斷源: INTx 2
 I2C x 1
UART x 1
可編程的看門狗定時器（WDT）
3 路 12 位模擬數字轉換（ADC）
片上閃存存儲器支持 ICP 及 EEPROM 功能
低電壓中斷 LVI/低電壓復位 LVR
電源管理單元空閑及掉電模式
支持在線仿真(OCD)功能
高速 1T 架構，可達 16MHz
高壓模擬單元
輸入電壓: 7.5V~12V
集成 5VLDO，輸出電壓: 5V ±2%@25°
C. ±4%@ -40°C~85°C; 輸出電流:
200mA
集成 5 個 開漏端口, 80mA 灌電流能力,內
建續流二極管
封裝型態: 16/20-SOPOB5510有二個16bit的定時/計數寄存器: 定時器0, 定時器1. 所有這些都可以被設置為定時或計數操作. 在計時的模式中，定時器0和定時器1寄存器的遞增頻率，可由寄存器PFCON中選擇為與振蕩器頻率相同或?yàn)檎袷幤黝l率的1/12或?yàn)檎袷幤黝l率的1/96. 在計數的模式中，當檢測到相應的輸入腳T0/T1有下降沿產生時，寄存器便得到遞增,由于它需要2個機器周期來識別由1到0的跳變，其輸入的計數頻率為振蕩器頻率的1/2，從而使得這里沒有限制的占空比，以確定適當?shù)淖R別為0或1的狀態，因此，一個輸入信號至少要穩定在1個機器周期. 定時器0和定時器1都有四種操作模式選擇，在選擇操作模式中，兩個特殊功能寄存器（TMOD and TCON）被應用其中.


OB5510可通過內部硬件電路產生可編程存儲器中控制訊號.用戶利用可編程存儲器中控制寄存器,可編程存儲器中地址寄存器和可編程存儲器中數據寄存器在不需要將OB5510移出系統的情況下實現ISP功能. OB5510提供了可以實現可編程存儲器中編程/芯片擦除/頁擦除/保護功能的可編程存儲器中控制訊號.用戶需要去設計和使用任何OB5510可以輸入數據的接口,然后利用ISP服務程序去實現可編程存儲器中的編程/芯片擦除/頁擦除/保護功能.高壓模擬模塊特殊功能寄存器設定高壓模擬模塊的所有配置與控制均由高壓模擬模塊特殊功能寄存器設定。OB5510通過IIC端口與高壓模擬模塊通信，用以配置高壓模擬模塊特殊功能寄存器的各個位。高壓模擬模塊的地址為（1010010）bOB5510為用于衛浴吊頂系統的控制處理器，它由模擬和數字兩部分構成，模擬部分提供LDO輸出供電
模塊，LDO供電模塊有高達200mA的電流輸出能力，并且擁有休眠模式，進入休眠模式后LDO消耗電流減小以
適應低功耗要求。OB5510還有5路Open Drain驅動電路，大大簡化了系統設計的難度。提供樣品，技術支持。阿里店鋪：阿里 “供應商 ”搜索 ，深圳市三佛科技有限公司，咨詢客服購買OB5510CIP,OB5510CGP主控芯片其他產品推薦：衛浴吊頂控制芯片：OB5510CGP    OB5510CIP 反激式轉換器/控制器：OB25143，OB25145，OB25132 ，OB25133  ，OB25134 ，OB25135，OB25136，OB25111 ，OB25112，OB25113，OB25114，OB25115，OB25163，OB25165，OB25166，OB2500N，OB2500P，OB2502P，OB2502T，OB2530N，OB2530P，OB2530T，OB2573Y，OB2573T，OB2576ALP，OB2576ALT，OB2578T，OB2578T，OB2579T，OB2370，OB2376，OB2510R，OB2510RL，OB2510G，OB2510GL，OB2550，OB2550D，OB2550M，OB2550P，OB2550Q，OB2305，OB2305C，OB2371，OB2372，OB2373C，OB2374，OB2506，OB2506N，OB2506P，OB2362，OB2362A，OB2362C，OB2362D，OB2362E，OB2362F，OB2362H，OB2362I，OB2362L，OB2365，OB2365A，OB2365E，OB2365L，OB2365N，OB2365P，OB2363E，OB2367E，OB2368，OB2365PCP，OB2365TCP，OB2365ETJP，OB2365ETAP，OB2365ETEIP，OB2365EUEIP，OB2365EVEIP，OB2632C，OB2632P，OB2632G，OB2638，OB2633G，OB2633L，OB2639，OB2646，OB2631，OB2632PTIEP，OB2632PUIEP，OB2710，OB2730，OB2736，OB2273A，OB2273B，OB2273C，OB2262，OB2263，OB2268，OB2269，OB2279，OB2280，OB2281，OB2283，OB2287，OB2288，OB233X，OB5222AP，OB5224VAP，OB5225AP，OB528X，OB5269，OB5269B，OB5282/OB5283，OB3840。非隔離降壓芯片：OB2222EC，OB2222MC，OB2222LMC，OB2225NC，OB2225Nx，OB2225RC，OB2225Rx，OB2235NC，OB2235NA，OB2235NAS，、OB2235RA，OB2235RAS，OB2228GNC，OB2228GRC，OB2228PRC，OB2238NA，OB2238RA。智能充電器：24W QC 3.0   ：OB2633+OB2004Ax+OB260333W   QC3.5：OB2633L+OB2019+OB260122.5W SCP：OB2633S+OB2004Ax+OB260820W PD：OB2631+OB2014Ax+OB261330W PD： OB2632Px+OB261345W PD： OB2736V+OB2009+OB261365W PD: OB2736W+OB2009+OB2613

【OB2579T】概述：
OB2579T是一款出色的一次側調節電源開關，適用于中等功率AC/DC適配器應用。該設備在CCM/QR模式下運行，可提供的內置保護功能。它消除了對二次反饋電路的需求，從而降低了總材料成本。OB2579T可以在峰值功率模式下運行，瞬時峰值功率連續輸出功率，而無需增加設計成本和尺寸。在CV控制中，控制器根據線路電壓和負載條件改變操作模式。在滿負荷時，控制器在低線路電壓下以CCM工作，在高線路電壓下在準諧振（QR）模式下工作。一次側調節電源提供高達高功率，沒有DCM或可聽噪聲的效率限制。
OCP控制，OB2579T對一次側平均電流和去磁脈沖進行采樣，以調節輸出電流。電流和輸出功率設置可以通過CS引腳處的感測電阻器Rs從外部進行調整。
OB2579T提供的保護范圍和自動恢復功能，包括逐周期限流、VDD OVP、OLP、SCP、OTP等。
OB2579T在高線路電壓的空載條件下消耗小于75mW的輸入功率。
OB2579T在SOP8包中提供。

•
