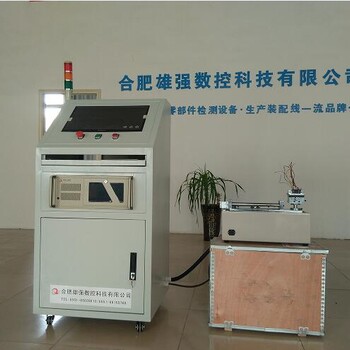

合肥雄強汽車線束綜合性能試驗臺
一、設備簡介
?? 該試驗臺可對汽車用線束接插件插拔力，插拔行程的檢測，并繪制相應的性能曲線圖，線束的接插件的觸點導通。?從而實現開關機械性能參數的檢測，?判定接插件的質量是否合格及產品優劣。在試驗過程中提供相應試驗樣件的工裝夾具和夾具。
?
二、檢測項目
1.1?接插件插拔力和插拔行程檢測，并繪制行程－力曲線圖；
1.2?接插件觸點導通
?
三、試驗臺技術指標
◇直線作動參數
直線作動行程：0～100mm，定位控制精度：±0.1mm?速度：0～20mm/S
◇技術指標
力測量范圍：0~100N,?精度：±0.5%FS，顯示分辨率：0.?1?N；觸點導通
?
四、系統功能模塊：
分為系統管理模塊、打印模塊、可設定試驗報表格式、設定產品失效標準、失效次數、統計打印數據等功能。
?
五、報告輸出模塊：
試驗完成后，可輸出相應的力－位移曲線圖。曲線圖有鼠標讀數功能（當鼠標指向曲線上的某點時，屏幕上自動顯示點的相關坐標值）?，方便對試驗的參數曲線進行分析和處理。
