狼牙棒YD型硬質合金(燒結型)復合材料堆焊條簡介。
YD型硬質合金復合材料堆焊焊條(簡稱YD型焊條)，是由粒狀燒結硬質合金與有彈性的胎體合金混合制成。外涂一層特殊熔劑并著色，以標識顆粒等級大小。燒結硬質合金顆粒主要為含鈷碳化鎢，其硬度為HRA89-91;胎體金屬為“鎳銅”合金，抗拉強度690MPa，硬度：HB≥ 160。
...
YD型焊條需要與一種打底焊條(YD—D)和熔劑(YD—R)配合使用。均有我廠按比例配套供應。
YD-D打底焊條是一種外皮涂有特殊熔劑的氣焊焊條，用量應為YD焊條重量的15％。


YD-R是一種復合物制造的熔劑，用量應為YD焊條重量的2％。

用途：YD型焊條主要用于堆焊石油、礦山、采煤、地質、建筑等工業(yè)中一些嚴重磨損或兼有切削的工件。如：銑鞋、磨鞋、扶正器、擴孔器、鉆桿接頭、水力割刀、刮刀片、刨煤機刨刀、取芯鉆頭、打樁鉆頭、螺旋鉆頭等。

堆焊工藝：YD型焊條是采用氧—乙炔火焰進行堆焊，使用的氣焊焊咀應比普通氣焊碳鋼所用的焊咀大。火焰應調(diào)成中性或稍偏碳化焰。中性焰焰心的位置應嚴格控制，不能接觸到硬質合金顆粒和工件表面，以免過燒，也就是比普通氣焊時焊咀提的要高，這一點是影響堆焊層耐磨壽命的關鍵，切勿忽視。

堆焊時應盡量采用平焊位置，其它位置堆焊時應采用適當?shù)奶ゾ摺?br />
工作場地通風良好，以免有害健康。

規(guī)格：YD型焊條根據(jù)硬質合金顆粒大小，分為：以下八個等級供貨：
牌號 公稱尺寸(mm) 顆粒等級尺寸(mm) 顏色 備注
YD-9.5 9.5 9.5-6.5 深綠
YD-8 8 8-6.5 深蘭

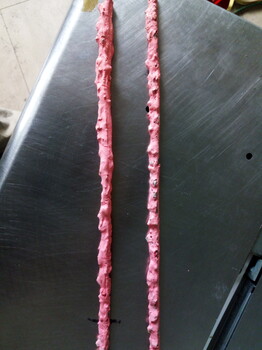

YD-6.5 6.5 6.5-5 紅
YD-5 5 5-3 黃
YD-3 3 3-2 粉紅
YD-10目 10目 10-18目 淺綠
YD-18目 18目 18-30目 淺蘭
YD-30目 30目 30-50目 淺黃
用途如下：
YD-9.5石油工具銑鞋,磨鞋,水力割刀刮刀片。
YD-8銑鞋,磨鞋,水力割刀刮刀片,刨煤機刨刀等堆焊。
YD-6.5銑鞋,磨鞋,刨煤機刨刀,打樁鉆頭,螺旋鉆頭,筑路機刀頭等堆焊。
YD-5銑鞋,磨鞋,套銑鞋,取芯鉆頭,打樁鉆頭,鏟斗斗齒,鍵槽擴孔器,高爐送料溜板,筑路機刀頭等堆焊。
YD-3,YD-10目用于鉆井用穩(wěn)定器,鉆桿耐磨帶,犁鏵,鉆桿接頭,飼料粉碎機錘片等堆焊。

YD型硬質合金堆焊焊條的堆焊工藝如下：
該焊條采用氧乙炔堆焊。操作工藝如下：
(1)清理工件，使被焊工件表面露出金屬光澤。
(2)取平焊位置進行堆焊，為此可使用適當?shù)奶ゾ邽榭刂贫押笇雍穸?，可利用限厚塊。
(3)用中性焰預熱，焰心勿接觸工件表面，距離以25mm為宜。
(4)當工件加熱到適當溫度時，即可在待堆焊表面涂一層焊劑，如熔劑預熱得合適，熔劑就會起泡沸騰，此時工件表面的氧化物將被熔劑清除，再繼續(xù)加熱至溶劑布滿被堆焊的表面并呈透明液體狀態(tài)時，表明可開始堆焊打底焊層。
(5)堆焊打底焊層，采用中性焰，用打底焊條不斷攪動熔劑，并隨之熔化，焊咀不斷運行，其運行速度恰好與打底焊條的焊速度相等．要確保熔劑保持在工件表面上。當打底過程結束時，堆焊表面應形成一薄層平滑的打底合金，其厚度約lmm左右為宜。如預熱溫度不足時，熔融的打底層金屬不能流平，并在工件表砸上形成小球或凸起。
(6)堆焊硬質合金焊層。在打底合金層上面，用YD型焊條堆焊，使用中性焰(可稍偏碳化焰)焊咀均勻平穩(wěn)的在工件表面上移動，火焰對著合金焊條加熱(注意不可使焰心接觸合金顆粒)，使焊條中胎體合金熔化，隨之硬質合金顆粒也一同落下。在熔化的胎體金屬凝固之前，要把顆粒安排好，可用左手拿著的合金焊條拔弄，或另一人手持一根打底焊條或石墨棒作拔棍，在一傍迅速撥弄顆粒，使之排列均勻整齊。堆焊層厚度按設計要求控制。
(7)工件堆焊完后，放在不通風的地方，緩慢冷卻，不可急冷，有條件可用石棉氈蓋上。
(8)工件冷卻到室溫后，如果有需要，可把堆焊面磨到要求尺寸和形狀。
(9)清理工件，去除所有飛濺，熔渣等。
堆焊操作方法正確，堆焊層質量滿意的標志是：待冷卻后，堆焊層表面呈發(fā)亮的金黃色，堆焊層胎體合金與基體金屬結合良好，合金顆粒排列緊密，且均勻、牢固的焊嵌在胎體金屬里。
過熱或過燒的標志是：冷卻后胎體金屬發(fā)紅，合金顆粒露出黑色表面，其后果是合金顆 粒的工作性能受損，影響使用壽命。
加熱不足的標志是：冷卻后，呈無光澤的銀灰色，胎體合金與基體金屬結合不良，堆焊后 的工具運轉時整個堆焊層有脫落的危險

查看全部介紹
