全自動數控鋼筋彎箍機設計工作是生產技術準備工作的步。它的任務是根據四化建設的需要設計新數控鋼筋彎箍機和改進手動小型彎箍機械，以結構、性能，經濟上又合理的機器設備，滿足國民經濟各部門技術改造的需要。
設計質量的好壞，不僅影響其后各項準備工作的好壞與成敗，更重要的是影響新數控鋼筋彎箍機使用單位的生產活動的經濟效果。
1、的結構合理，質尼符合要求，性能良好，經久耐用，運轉可靠。
2、要充分考慮生產技術準備和生產制造的經濟合理性。設計的數控的結構工藝性要好，便子加工制造，并且制造的經濟性.要盡可能地提高數控鋼筋彎箍機結構的繼承性和重復性。這不但可以減少生產技術準備工作量，而且可以擴大生產批量，采用的生產組織形式。這能夠提高生產技術準備和生產制造的經濟效果，減少消耗,降低成本。
3、使用的經濟合理,即用戶在使用時能取得良勢的經濟效果，使設備在使用中質量好、、消耗低，維修省。

數控鋼筋彎箍機具有設備使用故障率低，彎曲鋼筋速度快，耗能低不損肋，噪音小、震動輕；有適用、運行可靠等特點。操作輕便靈活，方便，適應大型施工單位及鋼筋加工廠箍筋加工廠箍筋制作；，每天可以生產4-6噸,定尺準確適合大批量及工廠化作業，角度調節范圍廣，0－180度正反任意調整，能彎曲方形，梯形箍筋和U型鉤，適用于建筑、橋梁、、預制構件等工程的箍筋加工.

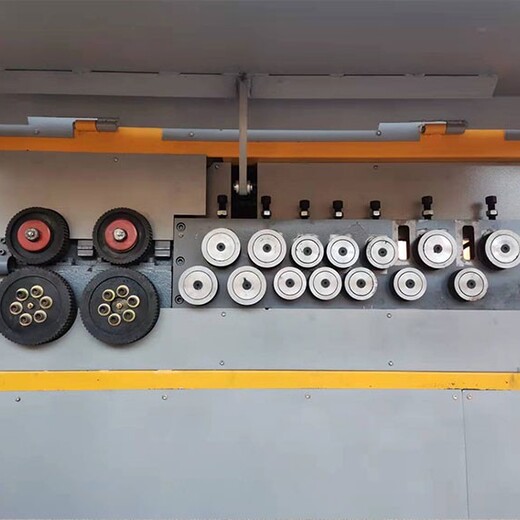

全自動數控鋼筋彎箍機的優勢特點介紹： 1.由水平和垂直的可自動調節的兩套矯直輪組成，結合4個牽引輪，由同步伺服電機驅動，確保鋼筋的矯直達到的精度。 2.彎曲和剪切機構：由同步伺服電機驅動，彎曲臂可高速旋轉和伸縮，剪切機構高速完成剪切動作，確保鋼筋彎曲精度。 3.控制系統：該機采用成熟控制系統，可靠性高。控制系統具有故障識別及功能?？稍O(shè)計多達60個彎角以內的任何形狀的古今和輪廓型圖形，可儲存上成千上萬種以上不同的產品形狀，并設有儲存圖形庫，以便多品種大批量生產。 能夠連續生產任何形狀的產品，而不需要機械上的調整；在修正彎曲角度時也不需要中斷加工。

全自動數控鋼筋彎箍機工作原理編輯
當鋼筋彎曲機上電后，進給電機轉動，上排導輪轉動鋼筋運動，下排導輪受彈簧的壓力將鋼筋壓住。當鋼筋進給到位置，彎曲電機正轉將鋼筋折彎，電機反轉工作臺復位，電動鋼筋剪斷器，完成一次彎曲任務。
數控鋼筋彎箍機主要裝置設計
（1）鋼筋送入、壓緊機構當鋼筋送入后，下排導輪由絲杠螺母機構定位到位置再由彈簧的作用，使其壓緊鋼筋。壓緊鋼筋后，進給電機轉動使下排導輪轉動，對鋼筋有向前運動的動力，從而實現將鋼筋送入過程。
（2）鋼筋彎曲機構
本機構通過電機帶動轉盤轉動，轉盤盤上帶有擋柱，當轉盤轉動時擋柱擋住鋼筋從而實現對鋼筋彎曲過程。
數控鋼筋彎箍機采用PLC S7-200控制?？刂撇糠植捎肞LC機控制，可編程控制器具有響應速度快，接線維護簡單，改變控制邏輯方便等優點。通過PLC控制電機的轉向，從而完成鋼筋彎曲的工作。彎曲電機主要用來控制鋼筋彎曲機構，進給電機用來控制鋼筋送入機構，夾緊電機用來控制鋼筋?yuàn)A緊機構。完成需要的工作時，按下停止按鈕，機械停止工作。

全自動數控鋼筋彎箍機：
1、支持雙向彎曲,可彎異型箍筋,是目前國內時速快機型.
2、配套手動牽引機構,使鋼筋初次進料更為便捷.
3、采用同步伺服電機,動力,自檢自修,穩定可靠.
4、在圖形庫中可存儲上萬種以上不同產品的形狀,適用于多種產品大批量生產.
5、適用于大中型鋼筋加工廠.
6、上料系統配有兩個放線架,可適合于單線和雙線加工,具有自動控制制動裝置,達到性能優化.
7、控制系統該機采用國外國外成熟控制系統,可靠性高,控制系統具有故障自動識別及報警功能.
8、圖形庫可設計多達上百個角度以內的任何形狀的箍筋和輪廓圖形,可存儲萬種以上不同產品形狀,并設有圖形庫,以便多種品種大批量生產.
9、采用實時控制系統,可根據箍筋大小在設備運行中任意調整走料速度、彎曲速度和彎曲角度,使操作更為人性化.
10、控制系統采用分工步調速控制,具有彎曲檔位和走料檔位,使設備完成尺寸較大的箍筋時不會因慣性甩動而造成成品變形.

全自動數控鋼筋彎箍機，能自動完成鋼筋的矯直、定尺、彎曲成型和切斷等工序，加工能力非常全面可以雙向彎曲以及自由控制芯軸伸縮、上下，

特性
●(數控彎箍機zx-12)φ5~12mm盤筋→矯直→彎曲→剪切一次成型

●(數控彎箍機zx-12)1人操作

●(數控彎箍機zx-12)實際耗電:6kwh

●(數控彎箍機zx-12)集矯直、長度、彎曲、剪切于一體，生產

●(數控彎箍機zx-12)采取進口伺服驅動，速度快，出力大，故障率底。

產品介紹
電腦數控全自動鋼筋彎箍機通過全智能高集成控制實現了從鋼筋送料，去氧化皮，校直延伸，彎曲成型，切斷多種工藝單機一體活，能直接制作多種尺寸多種規格的箍筋，完全達到了設計要求。

折疊編輯本段功能多樣
全自動鋼筋彎箍機生產設備，采用智能控制，可以加工多種尺寸多種規格的方形，矩形，菱形、多邊形等，同時具有校直功能，一機多用。
