翅片管空氣換熱器：

翅片管空氣換熱器是一種通過翅片增強傳熱效率的空氣側換熱設備，廣泛應用于工業冷卻、供暖、干燥及能源回收系統。其核心原理是利用翅片擴大換熱面積，提升空氣與流體（如水、蒸汽、制冷劑）之間的熱交換效率。

一、核心原理與結構設計

1. 翅片的作用機制

• L型翅片：結構簡單，適合低流速場景。

• 波紋型/螺旋型：擾流效果更強，適用于高溫或高流速工況。

• 內螺紋管+外翅片：結合管內強化流動與管外翅片，效率提升40%-60%。

• 傳熱面積擴大：翅片通過增加管外空氣側的接觸面積（通常為光管的3-8倍），顯著提升傳熱系數。

• 擾流強化：翅片使空氣流道變窄，增強湍流程度，減少邊界層厚度，降低熱阻。

2. 核心組件與材料

• 鋁（導熱率高，成本低，但耐溫<200℃）。

• 鋼（耐高溫至400℃以上，但導熱性略差）。

• 復合材料（如鋁-鋼復合翅片，兼顧導熱與強度）。

• 碳鋼（成本低，耐壓強，但需防腐涂層）。

• 不銹鋼（耐腐蝕，適用于酸性或潮濕環境，如沿海電廠）。

• 鋁合金（輕量化，導熱性佳，但高溫性能受限）。

3. 設計參數優化

• 典型管徑：Φ12-Φ25 mm。

• 管間距：1.2-3倍管徑，確保氣流均勻分布。

• 翅片間距：通常為1.5-5 mm，需平衡傳熱效率與空氣阻力（過密易堵塞，過疏效果不足）。

• 翅片高度：3-15 mm，高度增加可提升效率，但超過臨界值后壓力降顯著上升。

二、類型與應用場景

1. 按應用場景分類

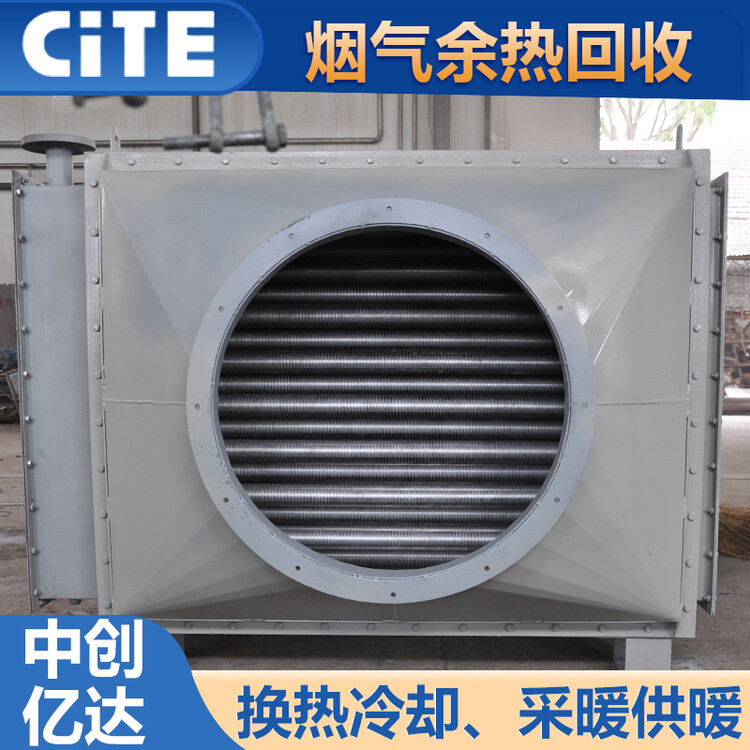

• 余熱回收：鍋爐尾氣通過翅片管預熱鍋爐進水，效率提升20%-30%。

• 數據中心冷卻：利用室外低溫空氣通過翅片管冷卻IT設備。

• 電機/變壓器冷卻：小型翅片管散熱器用于電子設備散熱。

• 發動機冷卻：卡車、船舶引擎艙的翅片管散熱片。

• 冷凝器/蒸發器：在中央空調、冷水機組中用于散熱或吸熱，如氟系統蒸發器翅片強化低溫吸熱。

2. 行業應用案例

• 涂裝車間烘烤：翅片管加熱器提供300℃熱風固化車漆。

• 干燥系統：翅片管加熱器將空氣加熱至120℃，用于谷物烘干。

• 反應器冷卻：在高溫反應器出口安裝翅片管冷卻器，將物料溫度從300℃降至80℃。
