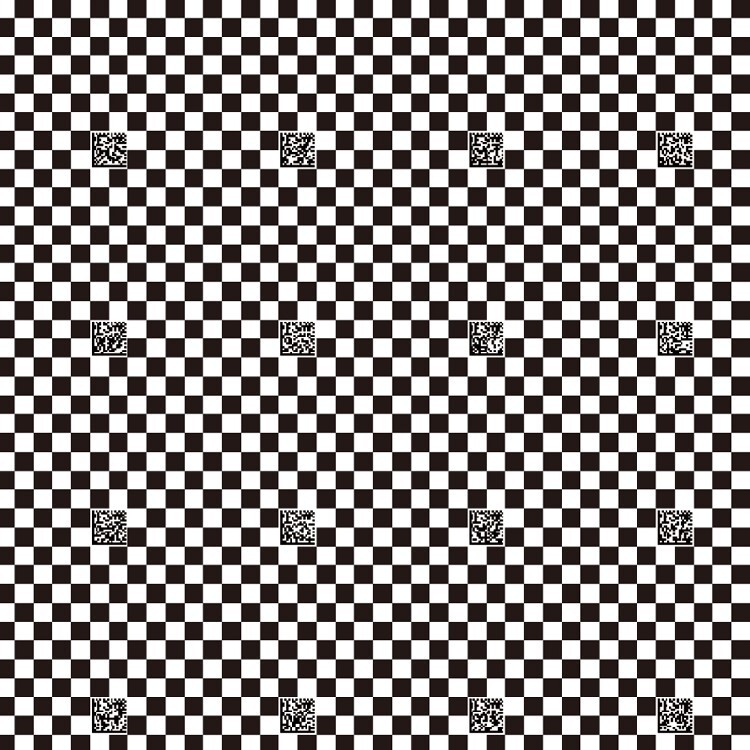

在機器視覺、圖像測量、攝影測量、三維重建等應用中，為視覺機器校正鏡頭畸變;確定物理尺寸和像素間的換算關系;以及確定空間物體表面某點的三維幾何位置與其在圖像中對應點之間的相互關系，需要建立相機成像的幾何模型。通過相機拍攝帶有固定間距圖案陣列平板、經過標定算法的計算，可以得出相機的幾何模型，從而得到的測量和重建結果。而帶有固定間距圖案陣列的平板就是標定板(標定目標 Calibration Target)。
標定是指將標準值與測量值之間的關系確定下來的過程。在使用標定板時，我們需要確定標定板每個刻度點與實際測量值之間的關系。這樣，我們才能在后續的測量中獲得更加準確的結果。
標定板本身的精度也會影響測量準確性:標定板本身的精度也會影響測量準確性，因此我們應該選擇精度更高的標定板。
標定板的標定是確保測量準確性的重要一環。通過正確的標定過程，我們可以充分利用標定板的測量值，以幫助我們獲得更加準確的結果。

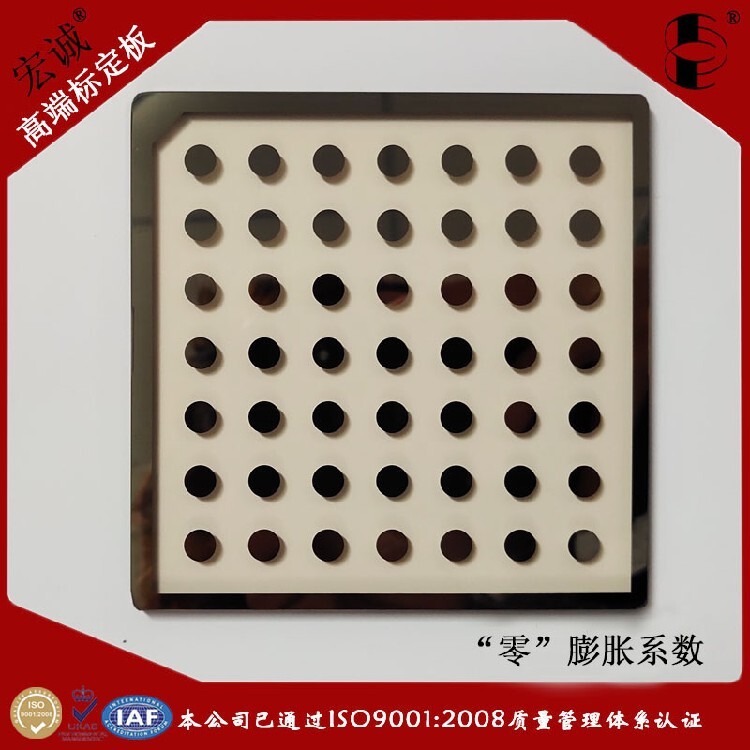

材料二： 陶瓷基底的標準板具有熱膨脹系數小、強度高、硬度高、耐磨性好、熱傳導率低、防酸堿性好等特點，且其良好的表面漫反射處理，解決了在應用過程中，前置光源情況下玻璃材質標定板反光的難題，可更好地識別標定板圖案細節信息從而達到更高的標定精度和測量精度。
材料三：石英材料，材料透光性好，大 優勢：膨脹系數較小。在標定儀器過程中，受 環境溫度影響小。相應成本也很高。石英材料 分JGS1和JGS2。JGS1價格昂貴。JGS2相對便宜，內有氣泡。在選取標定板一定要考慮其使用環境，精度等，選購合適的標定板。精度和倍率可見瑕疵方面會導致批量?jī)r(jià)格發生幾十倍的差異。
